CYMCAP扩展模型-包括非标准配置的装置模型
2023-07-12
CYMCAP附加模块为CYMCAP软件提供了扩展功能，允许对更多装置进行建模，特别是非标准装置。这包括对具有多个管道组和回填的装置进行建模，每个管道组和回填材料具有不同的热阻；不通风隧道中电缆载流量和温度的计算；填充槽和未填充槽中电缆的额定值；以及电缆在一个或多个非导磁套管中的额定值。
Multiple Duct Banks and Backfills

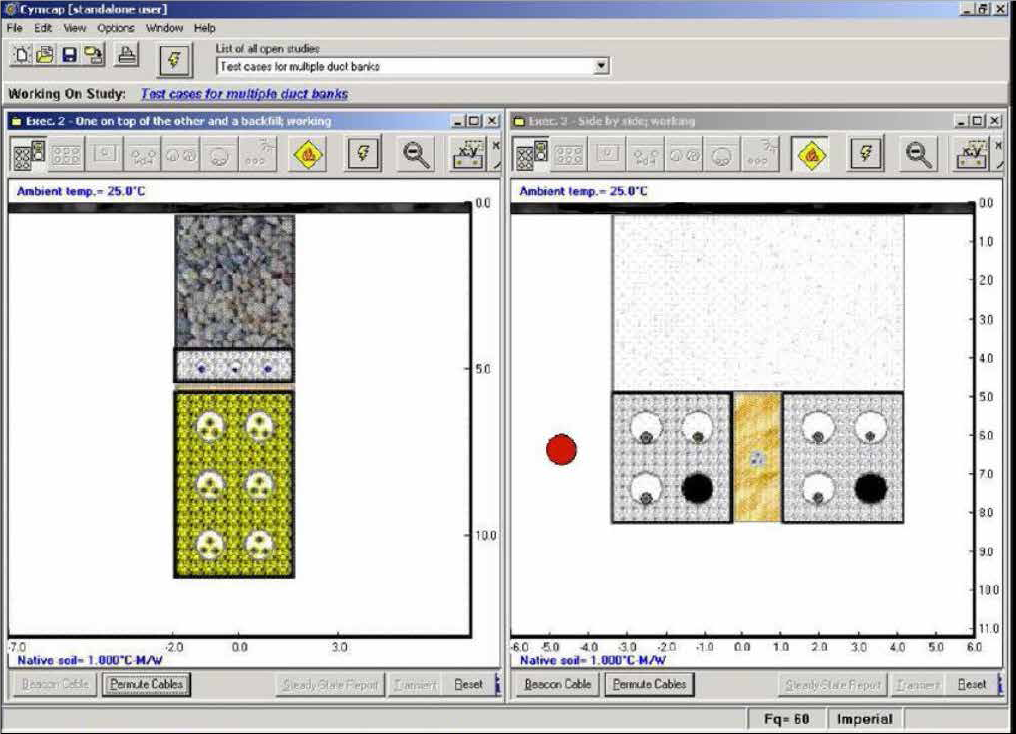

Multiple Duct Banks and Backfills（MDB）扩展模块用于确定装置在多个相邻管道组和/或不同热阻的回填材料中的电缆的稳态载流量。该模块提出了标准和非标准计算方法相结合的独特解决方案。该模块利用有限元法计算出T4(电缆的外部热阻)的值，然后利用IEC标准化求解法得到电缆安装的载流量(或工作温度)。
主要功能
• 对不限数量的具有不同热阻的矩形区域进行建模
• 对单个装置中最多三个风管组进行建模
• 对装置中的一个热源或散热器进行建模
• 计算稳态载流量或温度
• 支持瞬态分析、循环加载和应急额定值
• 计算装置在填充槽中的电缆的热额定值
?
Cables in Tunnels

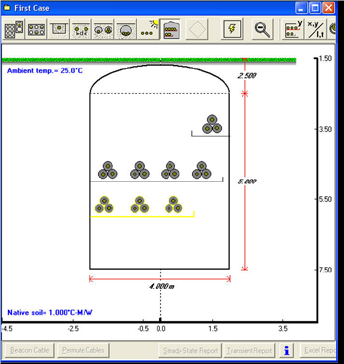

Cables in Tunnels模块允许用户确定装置在不通风隧道中的电缆的稳态温度和载流量、循环载荷、应急额定值和瞬态分析（请注意，只考虑具有相同类型和负载的同等负载电缆）。该附加模块支持多种单芯(扁平结构或三叶) 电缆布置三芯电缆。
主要功能
• 多种装置方法的建模：铺设在地板上；挂在墙上；在梯架中；或者在电缆槽中。
• 电缆和电缆组可以是单芯或三芯。单芯电缆可以平面排列(垂直或水平排列)，也可以三叶排列。
• 计算稳态载流量或温度。循环负载采用日、周、年负载系数。计算应急额定值。
Cables in Troughs

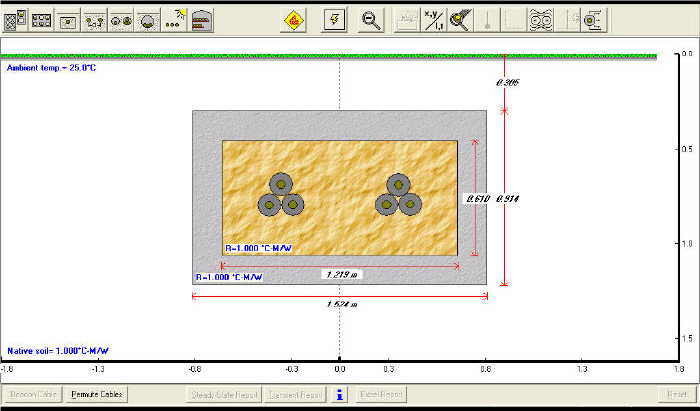

分别使用CYMCAP / UNF和CYMCAP / MDB模块确定装置在未填充槽或填充槽中电缆的热额定值。在这些模块中，槽(或沟渠)被定义为一个长的浅矩形槽，其中墙壁、底部和盖子由混凝土制成。电缆可以安装在地板上，悬挂在墙壁或机架的支架上。槽内可以填充具有良好热性能的材料，也可以不填充(充气)。对于填充槽和未填充槽，其传热机理不同，因此对其进行独立处理。
未填充槽

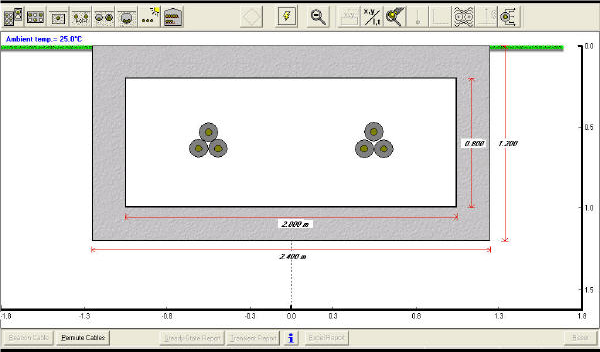

最初，对未填充槽装置进行评级的唯一选择是使用IEC标准。在这种方法中，电缆的额定值是按照自由空气中的电缆计算的，而槽内的温度是根据IEC标准60287 - 2 - 1 ©计算的。该模块有了显著的改进，除了IEC标准之外，还包括三个选项来模拟给定的槽装置：Slaninka Method 1, Slaninka Method 2和 AndersCoates Method。
根据IEC标准，土壤和槽盖的热阻被忽略。采用Slaninka Method 1，考虑了槽盖的热电阻率。Slaninka Method 2同时考虑了覆盖层和槽周围土壤的热阻。根据Anders-Coates method，除了考虑土壤和覆盖层的热阻外，还考虑了槽上方的风速。在所有选项中，用户可以选择槽是暴露在太阳辐射下还是被遮阴。这些方法都是基于独立机构的实地研究，并在科学期刊上发表过的。
填充槽
在CYMCAP/MDB模块中，填充槽被处理为多个回填。CYMCAP软件对填充槽中的电缆进行评估，使用：
• 有限元方法计算电缆外部热阻T4
• IEC标准程序来高效地执行载流量计算
此外，该模块还提供：
• 计算温度和稳态不等负荷载流量
• 移动水槽和不对称水槽模型的设施
• 通过使用负载因子执行循环加载额定值的能力
Multiple Casings

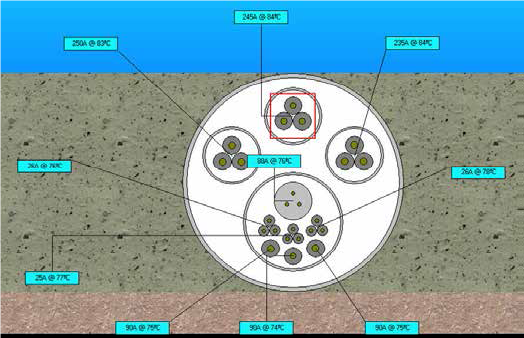

Multiple Casings( MCAS )附加模块允许用户确定装置在一个或多个非磁性套管中的电缆的稳态不均负载载流量和/或温度额定值。在CYMCAP软件中，套管被定义为充满空气的大型非磁性导管，其中可以安装导管中的电缆和不在导管中的电缆。套管可以浸入水中，放置在海床上或埋入地下。在套管(组)或导管(组)中不考虑除空气以外的其他填充材料。
该模块具有许多建模功能，其中主要功能有：
• 允许不同的埋设环境：水下或地下；建模同一装置中的任意数量的套管；
• 在同一装置中对任意数量的平行套管进行建模
• 同时对一个或多个套管内的任意数量的套管进行建模
• 能够对套管和套管内的任何数量的电路进行建模
• 管道和套管内的电路可以是每相多个电缆
• 几种材料(包括非磁性金属材料)可用于建模管道和套管( PVC、聚乙烯、陶器、非磁性金属等)。
• 管道和套管的尺寸不受限制
?
?
?
?
北京天演融智软件有限公司（科学软件网）是CYME软件在中国的授权经销商，如果您对本软件感兴趣，欢迎联系我们申请免费试用。
