在GMS中转换3D UGrid

2023-07-07

在GMS地下水建模系统中，您曾经是不是在项目中有一个非结构化网格( UGrid )或网格，想要转换为一个几何体？虽然GMS中没有转换UGrid的特定工具，但仍然可以通过以下几个简单步骤来实现。通常，UGrid需要转换为一个散点集，然后散点集可以转换为其他几何图形。将UGrid或网格转换为散点可以很好的比较模型之间的数据，尤其是如果其中一个模型较旧，并且不包含或不能包括UGrid或网格时。本文将解释如何从UGrid或网格获取2D或3D散点图。



首先，点击GMS窗口中宏上方的Display菜单，然后选择Convert to CAD。注意：CAD数据是根据当前在Graphics窗口中可见的数据生成的，因此在继续之前请确保显示所有需要的数据。新的CAD数据将以（*.dwg）文件的形式显示在项目窗口中。右键点击CAD数据，然后将CAD Points转换为TIN Points。将会出现一个对话框窗口，要求您指定要包含在转换中的数据图层，并为新的TIN命名。您可以以最适合您需求的方式进行自定义。

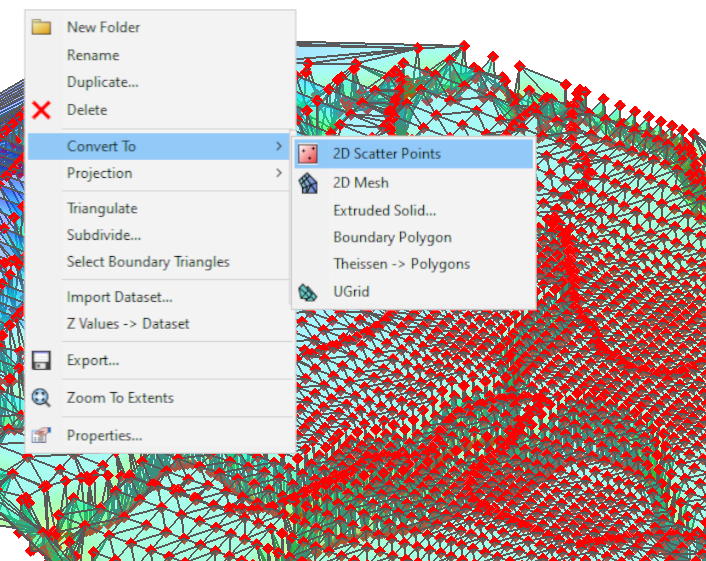

这些新的TIN数据可以直接转换成散点集。右键单击TIN并将其转换为2D散点集。3D散点集可以通过简单地与2D散点集再执行一次转换来获得。



如果最终要将散点数据与另一个模型进行比较，那么能够在同一窗口中查看这两组数据是必要的。右键单击项目窗口中的散点集，选择Export，可以很容易地从GMS中导出散点集，然后在GMS窗口中打开新导出的文件，并打开其他项目。散点集还可以用于创建2D或3D Cartesian网格的边界，可以与旧版本的MODFLOW一起使用。



申请GMS的试用，并尝试将UGrids转换为散点集吧!
